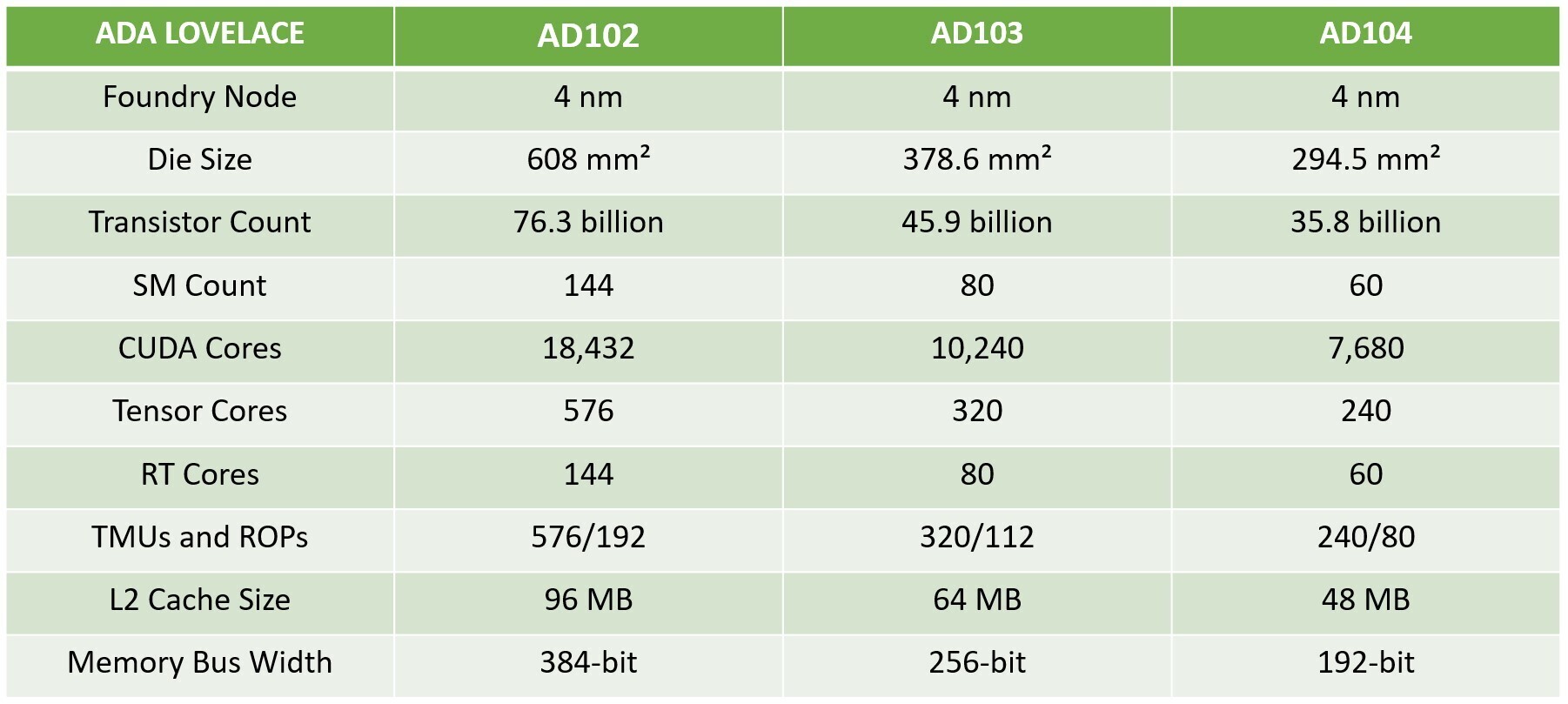

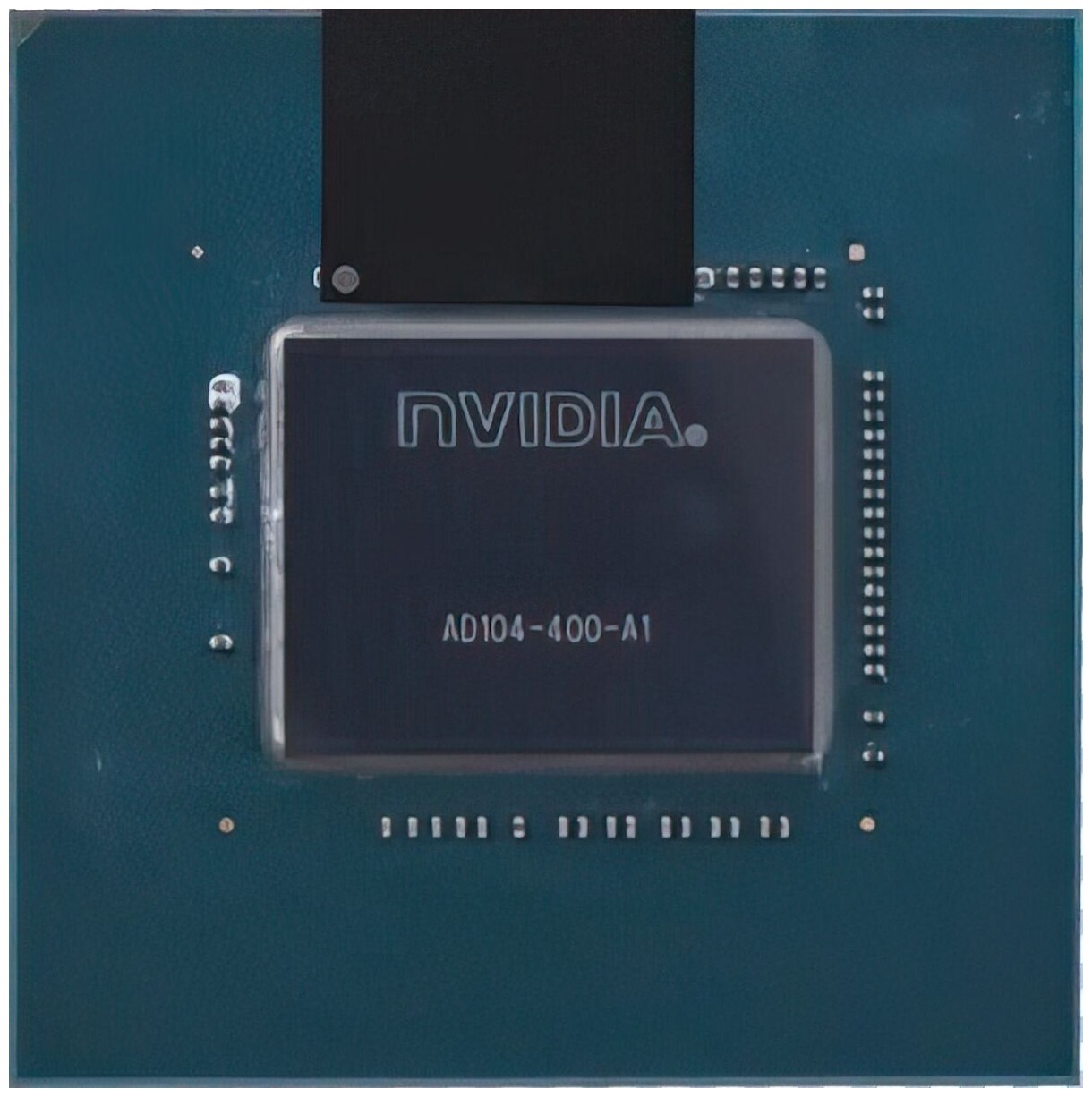

这是4纳米“AD104”芯片的第一张照片，它为售价900美元的GeForce RTX 4080 12 GB和即将推出的RTX 4070系列显卡供电。AD104是基于“Ada Lovelace”图形架构的第三大GPU，看起来很小。这是因为它的芯片面积大约是AD102的一半，估计约为295 mm²（相比之下AD102为608 mm²），这意味着其晶体管数量应不到一半，较早的报告将其精确到358亿。RTX 4080 12 GB应该最大化AD104芯片，使所有60个流多处理器（SM）物理存在。
因此，具有60 SM的AD104具有7，680个CUDA内核、60个RT内核、240个张量内核、240个TMU和80个ROP。NVIDIA已经将内存接口（与GA104和TU104相比）缩小到192位GDDR6X。它的前身，如GA104，具有256位宽内存接口。NVIDIA 正在克服内存总线宽度“赤字”，为基于硅的 SKU 提供更高的内存速度（21 Gbps 或更高）;以及架构级别的改进，例如更大的片上缓存。据报道，英伟达计划在 2023 年 1 月初推出基于 AD104 的 SKU。VideoCardz报道可能是RTX 4070 Ti，这是RTX 4080 12 GB的品牌重塑。
