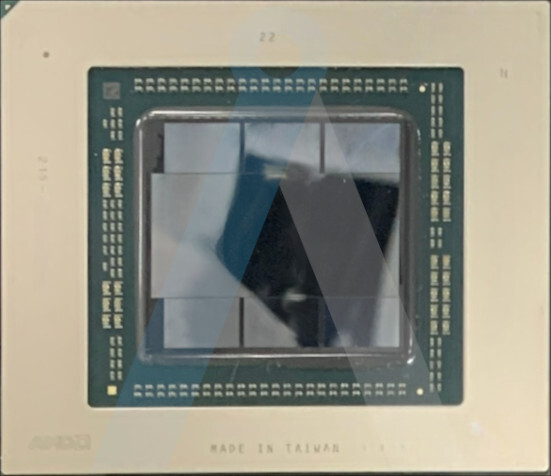

这是AMD最快的下一代显卡核心的“Navi 31”GPU的第一张照片。基于RDNA3图形架构，这将标志着AMD雄心勃勃的尝试，即构建第一个具有多个逻辑芯片芯片的多芯片模块（MCM）客户端GPU。MCM GPU在英特尔的“Ponte Vecchio”企业领域并不新鲜，但这将是第一款用于硬核游戏图形产品的此类GPU。AMD过去曾制造过MCM GPU，但这些封装只有一个逻辑芯片，周围环绕着内存堆栈。“Navi 31”是一个多达八个逻辑芯片的MCM，没有内存堆栈（不，下图中的那些不是HBM堆栈）。
有传言称，“Navi 31”具有一个或两个被称为GCD的SIMD小芯片，具有GPU的主要数字处理机制RDNA3计算单元。这些小芯片可能建立在最先进的硅制造节点上，可能是台积电5纳米EUV，但我们会看到。处理芯片384位宽GDDR6内存接口的GDDR6内存控制器将位于构建在稍旧节点（如台积电6纳米）上的单独小芯片上。这不是多 GPU-a-stick，因为除了其他辅助设备之外，两个 SIMD 小芯片都可以统一访问整个 384 位宽内存总线（不是 2 个 192 位，而是 1 个 384 位）。“Navi 31”MCM预计将被JEDEC标准的20 Gbps GDDR6内存芯片包围。
